單螺桿泵的型線

發布時間:2020-02-23人氣:1032

單螺桿泵幾種型線的分析:
1、 型線種類:

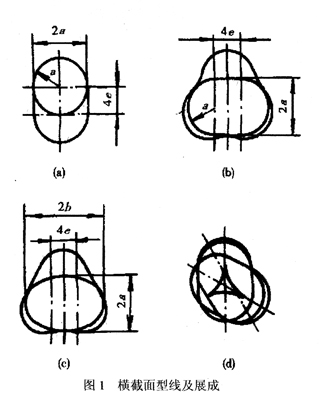

1)、 常規型線(1/2型面橫截面型線如圖l例所示,簡稱A型,是古老的型線,由法國工程師Myan0首先提出。轉子截形為圓。其直徑D=2 a,偏心距e,節距t,單頭。定子截形是兩半徑為a,圓心相距4e的長圓。其參數:節距T=2t,雙頭。轉子運動軌跡是轉子截面重心以e為半徑在2 e為半徑的圓內滾動r即所謂卡丹諾圓問鄹的行星運動。轉子頭數
與定子頭數之比為12。

2)、新型線(2/3型面)
橫截面如圖l(b)(c)所示,簡稱B型、C型,是近幾年國內外提出的新型線。

單螺桿泵

B型轉子截形為半徑a,圓心相距4 e的長圓,其直徑D=2 a,偏心距e,節距t,雙頭。C型轉子截形是類橢圓,其直徑D=2a,偏心距e,半徑峰值b=a+2e,節距t,雙頭。

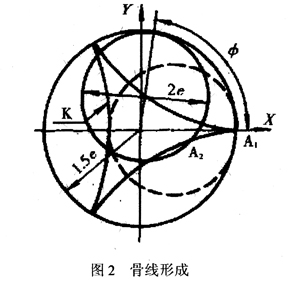

定子截形的形成如圖I(d)圳所示。如前述卡丹諾圓運動,滾動半徑為1.5 e,以e為半徑的圓上一點運動軌跡謂之骨線(圖2的三棱狀內擺線K)。轉子運動時,其對稱軸線4 9問線段與骨線共軛,運動過程中轉子外廓的展成線即為定子型線。雖運動軌跡相同,由于轉子截形不同,所展成的定子型線差異甚大,B型為三瓣花形C型為類三角形。其節距丁=1.5 t,三頭。轉子頭數與定子頭數之比為23。
按此在新窗口瀏覽圖片


按此在新窗口瀏覽圖片




?
